Mimari DWG çiziminden malzeme keşfine giden analiz hattı.
Gerçek projede uygulandı
01 — Bağlam
Taşırsan İnşaat’ın önünde 8 seviyeli, 12.084 m²’lik bir öğrenci yurdu ve idari bina projesi vardı; elinde ise tek kaynak olarak 8,5 MB’lık mimari uygulama DWG’si. Tedarik planı için kaba metraj gerekiyordu: kaç torba sıva, kaç litre boya, kaç metreküp beton? Çizimde kat planları ve lejantlar vardı ama temiz, doğrulanabilir bir metraj tablosu yoktu; keşif el hesabıyla günler alacaktı.
02 — Problem
Çizim var, metraj yok.
Keşif el hesabında.
Tedarik cevap bekliyor.
03 — Yaklaşım
Leranis İnşaat Teknolojileri için yaklaşımımız
Önce dosyanın kendisini konuşturduk: DWG’nin ikili yapısını doğrudan analiz edip format imzasını (AC1032), üretici izlerini ve okunabilir tüm katman-lejant metinlerini taradık. Kat etiketleri, mahal adları, kapı-pencere pozları ve malzeme notları tek tek çıkarıldı. Analiz dürüst bir sonuç verdi: dosyada doğrulanabilir sayısal metraj yok — ve bunu raporun ilk sayfasına yazdık.
Bu tespit çözümün mimarisini belirledi. Ölçülemeyeni tahmin etmek yerine hesabı kurallara bağladık: çizimden okunan sinyaller ile elle girilen ölçüler (kat sayısı, bina boyutları, duvar yoğunluğu, sarfiyat değerleri) tek bir parametrik hesap motorunda buluşuyor; her sonucun formülü ve dayanağı görünür.
“Çizimin söylediğini okuduk, söylemediğini kurallara bağladık.”
04 — Çözüm
Geliştirdiğimiz çözüm
İlk katman, tarayıcıda çalışan metraj aracı: DWG/DXF dosyasında 10 tür analiz sinyali arıyor (kat bilgisi, mahal ayrımı, duvar izleri, boya notları…) ve bulduklarının oranını veri güveni olarak raporluyor — bu çizimde 9 sinyal bulundu, skor %90; eksik kalan sıva-alçı bilgisi elle girilen sarfiyatlardan tamamlanıyor. Sarfiyat değerleri — torba verimi, fire oranı, litre başına metrekare — teknik föyden giriliyor; sıva, boya, alçı ve beton metrajı anlık hesaplanıyor. Sonuçlar CSV/JSON olarak dışa aktarılıyor; three.js tabanlı 3D görünümde bina kütlesi kitle, kat ve duvar modlarında izleniyor.
İkinci katman, mahal kurallı keşif raporu. Erzurum Oltu projesi için hazırlanan 5 sayfalık rapor; 8 seviyeli kat-kot tablosunu (12.084,26 m²’lik resmî alanın kat planlarından doğrulanması), mahal tipine göre imalat kurallarını (ıslak hacimlerde 1,50 m’ye kadar seramik, asma tavanlı mahallerde tavan boyasının düşülmesi gibi), formüllü hesap bölümünü ve resmî poz kodlarıyla şantiye kontrol listesini içeriyor.
Keşfin sonuç satırları tedarik planına doğrudan girdi oldu: 14.066 torba kaba sıva, 4.161 torba saten alçısı, 8.322 litre iç cephe boyası ve 4.920 m³ hazır beton — her biri formülü ve varsayımıyla birlikte raporlandı.
- DWG/DXF ikili analizi: format imzası, katman ve lejant metin taraması
- 10 sinyalli veri güveni skoru — dosyanın neyi söyleyip neyi söylemediği açık
- Parametrik hesap motoru: duvar yoğunluğu, fire, verim değerleri düzenlenebilir
- three.js ile 3D kütle görünümü: kitle, katlar ve duvar modları
- CSV/JSON keşif çıktısı — tedarik listesine doğrudan aktarım
- Mahal kurallı keşif raporu: kat-kot tablosu, imalat kuralları, poz kodları
- Şantiye kontrol listesi: uygulama öncesi doğrulanacak hususlar

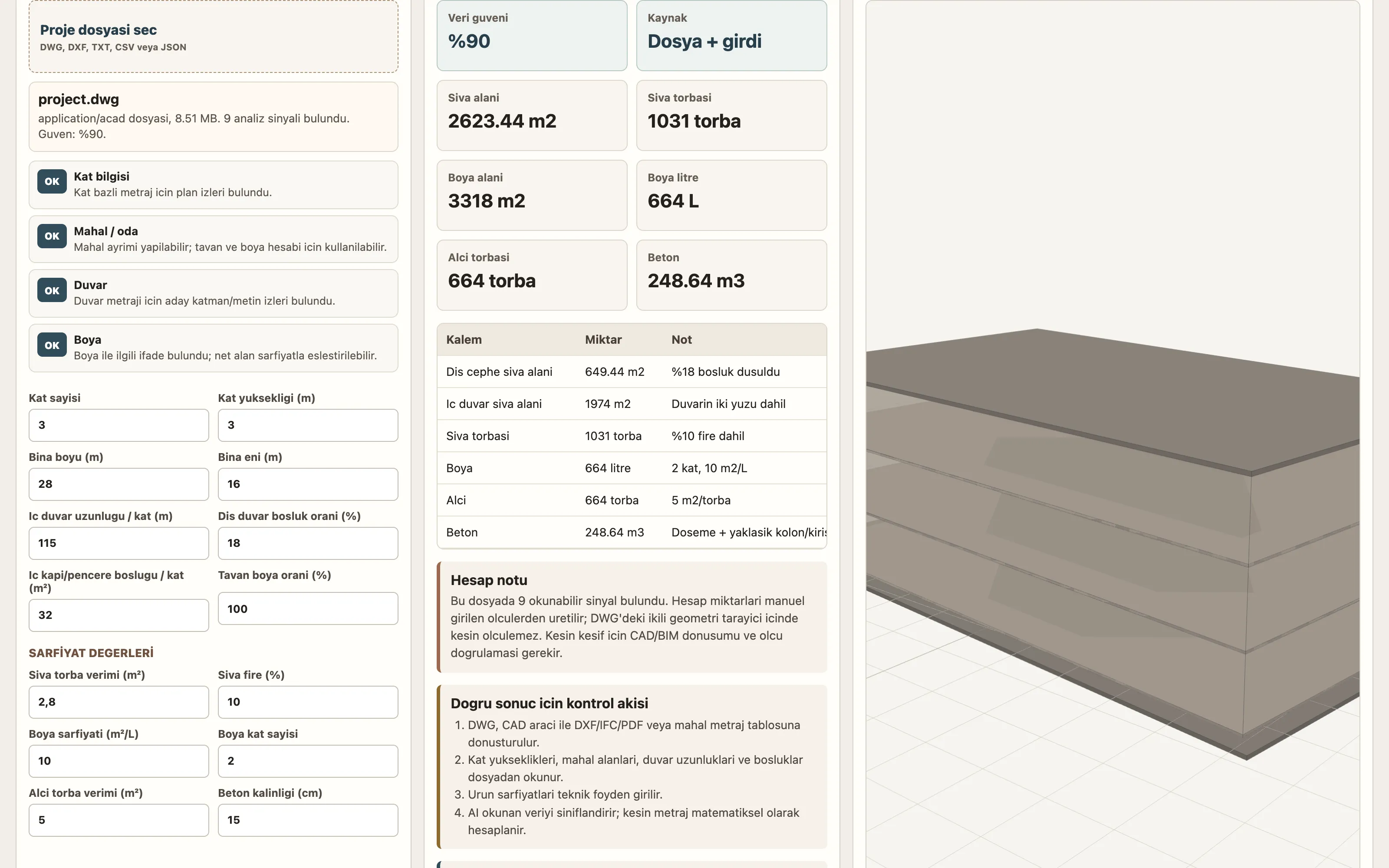

Akış — gerçek ekranlar
05 — Canlıda
Araç ve rapor hattı, Erzurum Oltu’daki yurt ve idari bina projesinin ön keşfinde kullanıldı; çıkan miktarlar tedarik planlamasına temel oldu.
12.084
m² proje alanında uygulandı
4.920
m³ beton keşfi — formülü raporda
14.066
Torba sıva hesabı, %10 fire dahil
